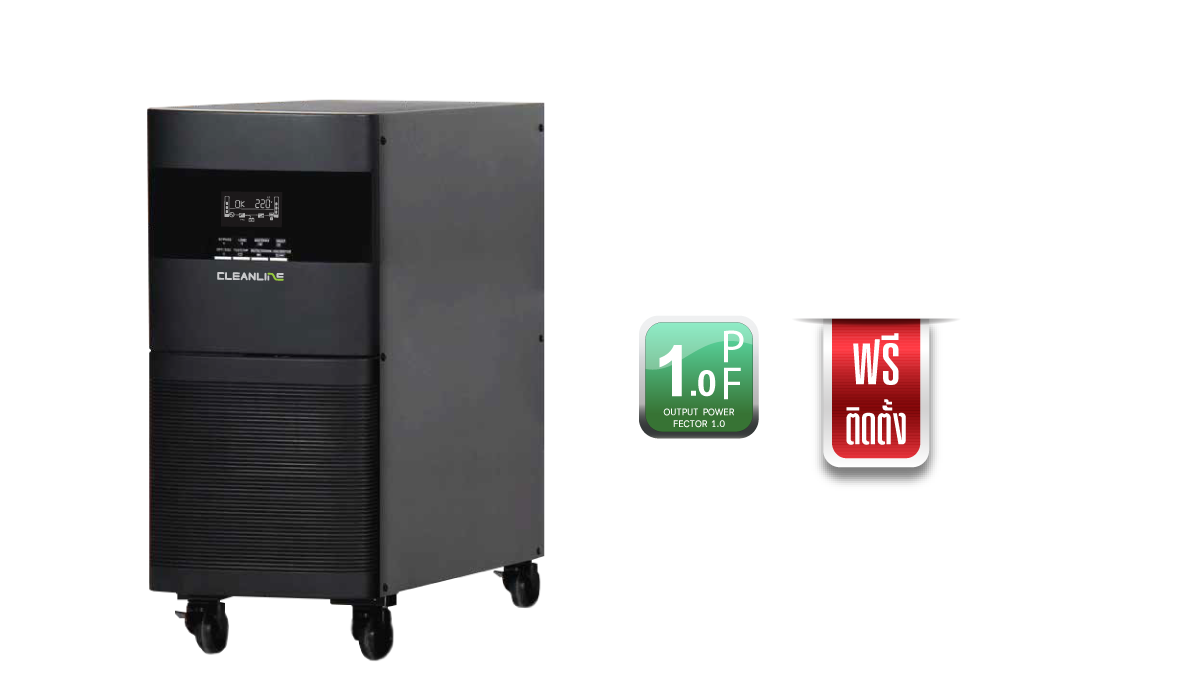

UPS CLEANLINE T-Series 6-10kVA
CLEANLINE T-Series 6-10kVA UPS คือเครื่องสำรองไฟ True Online ระบบไฟ 1 เฟส ขนาด 6–10kVA สำหรับเซิร์ฟเวอร์และระบบธุรกิจที่ต้องการไฟต่อเนื่อง
มีให้เลือก 2 รุ่นตามกำลังโหลด T-6000 6kVA / 6kW T-10K 10kVA / 10kW
START WITH THE RISK
เลือก CLEANLINE T-Series 6-10kVA UPS ให้พอดีกับโหลด
เริ่มจากปัญหาที่ต้องหลีกเลี่ยง แล้วใช้ข้อมูลโหลดจริง Runtime และความพร้อมของหน้างานเพื่อเลือกรุ่นอย่างมีเหตุผล
วิธีเลือกจากโหลดและลักษณะการใช้งาน
- 01SIZE RISKโหลดจริงเท่าไร?
เตรียม: W / VA และกระแสเริ่มต้นของโหลด
- 02RUNTIME RISKต้องสำรองกี่นาที?
เตรียม: โหลดจริงและเวลาที่ต้องการ
- 03SITE RISKหน้างานพร้อมหรือยัง?
ตรวจ: Input, Output, Ground, Breaker และพื้นที่
- 04CONTINUITY RISKระบบหยุดตอนซ่อมได้ไหม?
ยืนยัน: Bypass และแผนดูแลแบตเตอรี่
LOAD PLANNING < 4.8kW*
T-6000 6kVA / 6kW
เหมาะเมื่อโหลดรวมหลังเผื่อกำลังยังอยู่ในช่วงวางแผนของรุ่น 6kW และ Runtime ตรงตามเป้าหมาย
ดู Runtime ของ T-6000LOAD PLANNING < 8.0kW*
T-10K 10kVA / 10kW
เหมาะเมื่อโหลดเกินช่วงวางแผนของ T-6000 หรือต้องเผื่อกำลังสำหรับการขยายระบบในอนาคต
ดู Runtime ของ T-10Kข้อมูลที่ต้องยืนยันก่อนสั่งซื้อ
LOAD-TO-RUNTIME PREVIEW
เวลาสำรองไฟ CLEANLINE T-Series 6-10kVA UPS
เลือกรุ่นและโหลดเพื่อดูผลประมาณการ ไม่ใช่เวลาสำรองไฟที่รับประกัน
7Ah × 20 ก้อน · 1 String · 1.68 kWh Nominal
อ้างอิง Discharge Curve 7.2Ah สำหรับแบตเตอรี่ 7Ah มาตรฐาน
- โหลดที่เลือก
- 1,800 W
- พลังงานจากแบตเตอรี่
- ≈ 0.80 kWh
- พลังงานถึงโหลด
- ≈ 0.73 kWh
ค่าประมาณสำหรับวางแผนเบื้องต้น อายุแบตเตอรี่ อุณหภูมิ และชนิดโหลดมีผลต่อเวลาจริง
9Ah × 20 ก้อน · 1 String · 2.16 kWh Nominal
อ้างอิง Discharge Curve 9Ah ของแบตเตอรี่มาตรฐาน
- โหลดที่เลือก
- 3,000 W
- พลังงานจากแบตเตอรี่
- ≈ 0.98 kWh
- พลังงานถึงโหลด
- ≈ 0.89 kWh
ค่าประมาณสำหรับวางแผนเบื้องต้น อายุแบตเตอรี่ อุณหภูมิ และชนิดโหลดมีผลต่อเวลาจริง
ใช้ เครื่องมือคำนวณ Runtime เพื่อปรึกษาการออกแบบ Runtime ทาง LINE หรือส่งกำลังวัตต์และจำนวนอุปกรณ์ผ่าน LINE ให้ทีมช่วยตรวจสอบเบื้องต้น
ผลจริงขึ้นกับโหลด สภาพแบตเตอรี่ และสภาพแวดล้อม
หลักการและข้อจำกัดของการประเมิน
เลือก T-6000 หรือ T-10K ที่โหลด 15%, 30% หรือ 50% เพื่อดูเวลาสำรองไฟ Backup time เบื้องต้น
เลือกรุ่นและ Load 15%, 30% หรือ 50% เพื่อประเมินเวลาสำรองไฟจาก Discharge Curve ของแบตเตอรี่มาตรฐาน โดยตั้งต้นที่โหลดใช้งานกลาง 30%
SERIES HIGHLIGHTS
จุดเด่น CLEANLINE T-Series 6-10kVA UPS
สรุปคุณสมบัติสำคัญของ T-6000 และ T-10K สำหรับระบบที่ต้องการคุณภาพไฟ ความต่อเนื่อง และการป้องกันโหลดสำคัญ
- True On-Line Double Conversionจ่ายไฟผ่านวงจร Inverter อย่างต่อเนื่อง เพื่อแยกโหลดจากความผิดปกติของไฟขาเข้า
- Wide Input Rangeรองรับแรงดันไฟขาเข้ากว้างถึง 110–300Vac ที่โหลด 50% ช่วยลดการใช้แบตเตอรี่โดยไม่จำเป็น
- High AC Efficiencyประสิทธิภาพโหมด AC มากกว่า 94% ช่วยลดการสูญเสียพลังงานระหว่างการทำงาน
ดูรายละเอียดเพิ่มเติม (3)
- Programmable Power Management Outputแยกควบคุมโหลดรองของรุ่น Tower เพื่อสงวนพลังงานสำรองให้กับโหลดสำคัญตามลำดับที่กำหนด
- Built-in Maintenance Bypass Switchรุ่น Tower มีสวิตช์ Maintenance Bypass ภายในสำหรับสลับจ่ายไฟระหว่างการตรวจสอบหรือบำรุงรักษา
- แบตเตอรี่มาตรฐานภายในเครื่องT-6000 ใช้ 12V-7Ah × 20 ก้อน และ T-10K ใช้ 12V-9Ah × 20 ก้อน
IDEAL APPLICATIONS
งานที่เหมาะกับ CLEANLINE T-Series 6-10kVA UPS
เลือกจากโหลดจริง กระแสเริ่มต้น และเวลาสำรองที่ต้องการ ไม่ใช่ชื่ออุปกรณ์เพียงอย่างเดียว
Server Room & Storage
Server, Storage และ NAS ที่ต้องป้องกันข้อมูลเสียหายและลดความเสี่ยงจากไฟดับหรือไฟผิดปกติ
Core Network
Core Switch, Firewall, Router และระบบสื่อสารที่ต้องออนไลน์ต่อเนื่องระหว่างไฟฟ้าขัดข้อง
Security System
CCTV, NVR, Access Control และระบบรักษาความปลอดภัยที่ไม่ควรหยุดบันทึกหรือหยุดทำงาน
Control System
ระบบควบคุมและอุปกรณ์เฉพาะทางที่ผ่านการตรวจสอบชนิดโหลด กำลังเริ่มต้น และกระแสกระชากแล้ว
LOAD EXAMPLESดูตัวอย่างโหลดเพิ่มเติมตัวอย่างวิธีเผื่อกำลัง 20% และโหลด Inrush สูง
เห็นตัวเลขแล้วเลือกอย่างไร?
ตัวอย่างสมมติเพื่ออธิบายวิธีคิด ไม่ใช่ผลประเมินสำหรับหน้างานจริง
เผื่อกำลัง 20% = 3,840W
เผื่อกำลัง 20% = 7,440W
แยก Motor และโหลด Inrush สูงออกจากการคำนวณทั่วไป
ไม่ควรเลือกจากชื่ออุปกรณ์เพียงอย่างเดียวโหลดชนิดเดียวกันอาจใช้กำลังไฟและต้องการเวลาสำรองต่างกัน ควรประเมินจากข้อมูลหน้างานจริง
ปรึกษาการออกแบบ Runtime ทาง LINEPROTECTION AND FILTERING
ปกป้องอุปกรณ์ด้วย CLEANLINE T-Series 6-10kVA UPS
ระบบป้องกัน 4 ด้านของ T-Series 6–10kVA · สิ่งที่ควรตรวจควบคู่กับระยะเวลาสำรองไฟ
ลดความเสี่ยงจากไฟกระชากSurge Protection
Level 4
ลดความเสี่ยงที่ Power Supply, Mainboard และอุปกรณ์เครือข่ายจะเสียหายจากแรงดันกระชาก
EN/IEC 61000-4-5 Level 4
ลดผลกระทบจากแรงดันไฟที่พุ่งสูงในช่วงสั้น ๆ ก่อนความผิดปกติจะส่งต่อไปยังอุปกรณ์ที่เชื่อมต่ออยู่
รับมือโหลดเกินกำลังOverload Protection
110–130%
ช่วยลดความเสียหายจากการใช้งานเกินกำลัง และช่วยให้อุปกรณ์ยังได้รับไฟต่อเนื่องระหว่างที่ UPS ป้องกัน Inverter
110–130% · 60 วินาที
หากโหลดสูงเกินกำลัง UPS ระบบจะป้องกัน Inverter โดยสลับไปใช้ไฟจาก Automatic Bypass เมื่อไฟ Bypass อยู่ในเกณฑ์ปกติ: สลับเมื่อโหลด 110–130% ต่อเนื่องครบ 60 วินาที หรือภายใน 1 วินาทีเมื่อโหลดเกิน 130%
หยุดจ่ายไฟเมื่อพบลัดวงจรShort-circuit Protection
ตัดไฟทันที
ความผิดปกติถูกตัดออกอย่างรวดเร็ว เพื่อลดโอกาสลุกลามไปยัง UPS สายไฟ และอุปกรณ์ส่วนอื่น
Immediate Output Cut-off
เมื่อตรวจพบการลัดวงจร UPS จะหยุดจ่ายไฟขาออกทันที และมี Fuse หรือ Circuit Breaker ป้องกันที่ด้านไฟขาเข้า
จ่ายไฟนิ่ง รูปคลื่นสม่ำเสมอFiltering & Pure Sine Wave
±1%
มีแรงดันสม่ำเสมอและรูปคลื่นเพี้ยนน้อย จึงเหมาะกับ Server ระบบเครือข่าย และอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการคุณภาพไฟสูง
Output Regulation ±1%
ระบบ True On-Line Double Conversion สร้างไฟขาออกใหม่เป็น Pure Sine Wave ควบคุมแรงดันที่ ±1% และมี Output THD ≤1% สำหรับ Linear Load หรือ ≤4% สำหรับ Non-linear Load
เวลาสำรองไฟไม่ใช่คำตอบทั้งหมด UPS ยังช่วยควบคุมคุณภาพไฟและตอบสนองต่อความผิดปกติ เพื่อลดความเสี่ยงต่ออุปกรณ์และงานสำคัญ
PRODUCT WARRANTY
รับประกัน CLEANLINE T-Series 6-10kVA UPS พร้อมบริการดูแล
รับประกัน 2 ปี ตัวเครื่องและแบตเตอรี่ พร้อมบริการ Onsite ทั่วประเทศเมื่อเครื่องมีปัญหา · สำหรับ T-6000 และ T-10K
WARRANTY
ดูแล T-6000 และ T-10K ตั้งแต่เตรียมเครื่องจนถึงบริการหลังการขาย
รับประกัน 2 ปี ตัวเครื่องและแบตเตอรี่ ตามมาตรฐานที่ระบุในใบเสนอราคา
- 01เตรียมก่อนส่งมอบจัดเตรียมและทดสอบเครื่อง พร้อมยืนยันกำหนดส่งและนัดติดตั้ง
- 02Onsite ทั่วประเทศเข้าตรวจเช็กเมื่อเครื่องมีปัญหา โดยนัดหมายก่อนเข้าบริการ
- 03ยืนยันขอบเขตให้ชัดเจนตรวจรุ่น ระบบแบตเตอรี่ งานติดตั้ง และบริการเพิ่มเติมในใบเสนอราคา
ฟรี! PM Service ตามรอบ
สำหรับเครื่อง UPS ขนาดตั้งแต่ 6kVA ขึ้นไป
ตรวจเช็กอินพุต เอาต์พุต กระแสไฟ สถานะเครื่อง และแบตเตอรี่
- เขตกรุงเทพฯและปริมณฑล
- ทุก 4 เดือน
- ต่างจังหวัด
- ทุก 6 เดือน
ยืนยันวันนัดหมายก่อนเข้าบริการ
การติดตั้งและสิ่งที่ต้องเตรียม
การติดตั้งตัวเครื่องและทดสอบการทำงานเบื้องต้น รวมถึงค่าใช้จ่าย ให้ยืนยันในใบเสนอราคา
จัดพื้นที่ให้สะอาด โล่ง และเข้าถึงสะดวก เพื่อความปลอดภัยระหว่างและหลังติดตั้ง ลดความเสี่ยงเสียหายต่อเครื่อง
ยืนยันรุ่น ระบบแบตเตอรี่ อุปกรณ์เสริมที่เข้ากันได้ งานขนย้าย ค่าขนส่ง และเงื่อนไขบริการเพิ่มเติมในใบเสนอราคา
INSTALLATION MATERIALS
เตรียมติดตั้ง CLEANLINE T-Series 6-10kVA UPS
ข้อมูลอ้างอิงเพื่อเตรียมวงจร Input และพื้นที่ติดตั้ง โดยต้องให้วิศวกรหรือช่างไฟยืนยันจากหน้างานจริง
QUICK REFERENCEดูขนาดสาย เบรกเกอร์ และรายการเตรียมหน้างานT-6000: 10 AWG / >40A · T-10K: 8 AWG / >63A
คู่มือระบุค่าขั้นต้น ส่วนขนาดสายแบบเมตริกเป็นแนวทางวางแผนโครงการ ค่าสุดท้ายต้องคำนวณจากกระแส ระยะทาง วิธีเดินสาย อุณหภูมิ การลดพิกัด และมาตรฐานหน้างาน
T-6000
- คู่มือ: Input Cable ขั้นต้น
- 10 AWG หรือใหญ่กว่า
- แนวทางโครงการ (Metric)
- 6 sq.mm.
- คู่มือ: Input Breaker
- มากกว่า 40A
- Output @ Full Load
- ≈ 27.3A / 220Vac
- น้ำหนักตัวเครื่อง
- 81 กก.
T-10K
- คู่มือ: Input Cable ขั้นต้น
- 8 AWG หรือใหญ่กว่า
- แนวทางโครงการ (Metric)
- 16 sq.mm.
- คู่มือ: Input Breaker
- มากกว่า 63A
- Output @ Full Load
- ≈ 45.5A / 220Vac
- น้ำหนักตัวเครื่อง
- 83 กก.
รายการที่หน้างานต้องจัดเตรียม
-
I/P
วงจร Input เฉพาะสำหรับ UPSระบบ Single Phase with Ground จากตู้ DB/MDB มายังจุดติดตั้ง
-
O/P
สายและ Breaker ฝั่ง Outputคู่มือกำหนดให้ติดตั้ง Output Breaker ระหว่าง UPS กับโหลด โดยเลือกหน้าตัดสายและพิกัดจากโหลดจริง ระยะสาย และรูปแบบวงจรปลายทาง
-
PE
ระบบสายดินและจุดต่อ PEตรวจสอบความต่อเนื่องของสายดินและจุดเชื่อมต่อก่อนนำ UPS เข้าติดตั้ง
-
TERM
อุปกรณ์เข้าหัวและงานเดินสายหางปลา Ferrule, Cable Gland, ท่อหรือราง และป้ายกำกับให้เหมาะกับชนิดสายที่เลือก
-
CB
พิกัดอุปกรณ์ป้องกันให้ผู้ออกแบบยืนยันชนิด จำนวนโพล Trip Curve และค่าทนกระแสลัดวงจรของ Breaker
-
AIR
พื้นที่รับน้ำหนักและระบายอากาศตัวเครื่องขนาดประมาณ 592 × 250 × 576 มม. น้ำหนัก 81–83 กก. ต้องมีพื้นที่เข้าถึงเพื่อบริการ

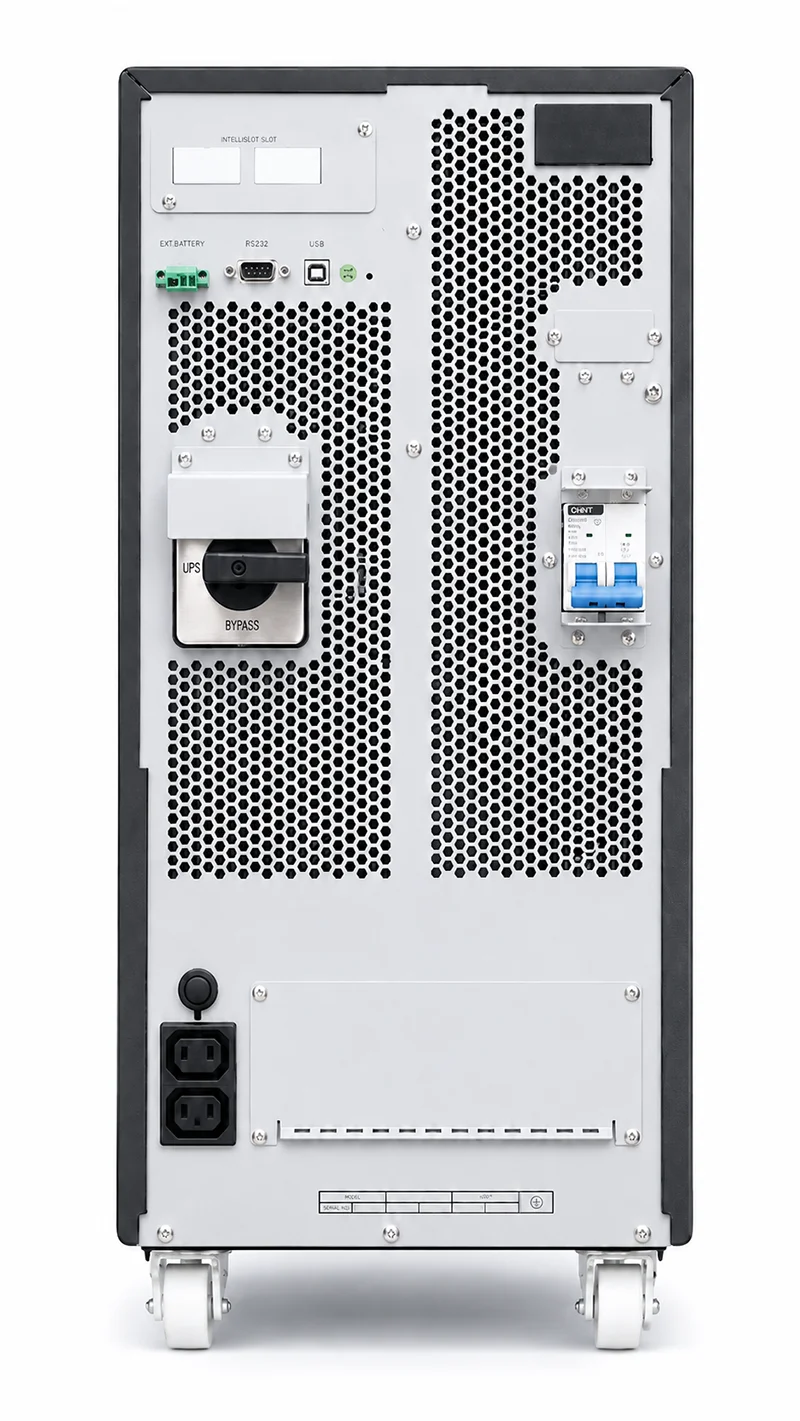

REAR PANEL GUIDE
จุดเชื่อมต่อ CLEANLINE T-Series 6-10kVA UPS
ดูตำแหน่งพอร์ตสื่อสาร เบรกเกอร์ ระบบ Bypass ช่องระบายอากาศ และชุด Terminal สำหรับเตรียมติดตั้งและบำรุงรักษาได้ถูกต้อง
ภาพและรายละเอียดด้านหลังเครื่อง
รายละเอียดพอร์ตและการเชื่อมต่อ
รายละเอียดจุดเชื่อมต่อเปิดดูทั้ง 8 จุด
Intelligent Slot
ช่องติดตั้ง SNMP Card เพื่อมอนิเตอร์และบริหาร UPS ผ่านระบบเครือข่าย
EPO / EMBS
จุดเชื่อมต่อสัญญาณ Emergency Power Off และระบบ External Maintenance Bypass ที่รองรับ
RS-232 และ USB
พอร์ตสื่อสารสำหรับซอฟต์แวร์มอนิเตอร์สถานะ เหตุการณ์ และค่าการทำงานของ UPS
Cooling Fan & Airflow
ระบายความร้อนภายในเครื่อง ต้องเว้นพื้นที่ด้านหลังและไม่ปิดกั้นช่องลม
Maintenance Bypass Switch
สลับโหลดไปยัง Bypass สำหรับงานบำรุงรักษาตามขั้นตอนของช่างผู้ชำนาญ
Input Breaker
ตัดต่อและป้องกันวงจรไฟขาเข้าของ UPS ก่อนเข้าสู่ระบบแปลงกำลัง
Output Breaker & Outlet
อุปกรณ์ตัดต่อฝั่ง Output และช่องจ่ายไฟสำหรับโหลดที่รองรับตาม configuration
Input / Output Terminal
ชุด Terminal สำหรับ Utility Input, Output, Programmable Output และ Ground โดยให้ช่างไฟฟ้าเป็นผู้ต่อสาย
ตรวจสอบก่อนสั่ง: Parallel Connection และ Battery Connector มีเฉพาะรุ่นหรือ configuration ที่รองรับ ควรยืนยันอุปกรณ์จริงและแบบระบบก่อนติดตั้ง
TERMINAL CONNECTIONเปิดดูภาพและหน้าที่ของ Terminal A–D
TERMINAL CONNECTION
Terminal ของ CLEANLINE T-Series 6-10kVA UPS
ภาพขยายชุด Terminal สำหรับแยกโหลดสำคัญ โหลดที่ตั้งเวลาได้ การต่อแบตเตอรี่ภายนอกในรุ่นที่รองรับ และไฟ Utility Input
- AOutput Terminal
- สำหรับต่อโหลดสำคัญที่ต้องได้รับไฟสำรองอย่างต่อเนื่อง
- BProgrammable Output
- สำหรับโหลดที่ไม่สำคัญ สามารถกำหนดให้ตัดก่อนเพื่อรักษา Runtime ของโหลดหลัก
- CExternal Battery Terminal
- มีเฉพาะ Long-run หรือ configuration ที่รองรับ ต้องยืนยันแรงดันและชุดแบตเตอรี่ก่อนต่อใช้งาน
- DUtility Input Terminal
- จุดรับไฟขาเข้าจากระบบอาคาร พร้อม Ground โดยให้ช่างไฟฟ้าผู้ชำนาญเป็นผู้เดินสาย
VERIFIED SPECIFICATION
สเปก CLEANLINE T-Series 6-10kVA UPS สองรุ่น
สรุปข้อมูลผลิตภัณฑ์และเงื่อนไขใช้งานที่ตรวจสอบเทียบกับคู่มือ T / TR Series 6–10kVA ฉบับปี 2025
FULL SPECIFICATIONเปิดตารางสเปกฉบับเต็มT-6000 6kW · T-10K 10kW
| หัวข้อ | T-6000 | T-10K |
|---|---|---|
| 01กำลังและรุ่น | ||
| กำลังจ่าย | 6kVA / 6kW | 10kVA / 10kW |
| Output @ Full Load | ≈ 27.3A / 220Vac | ≈ 45.5A / 220Vac |
| เกณฑ์วางแผนโหลด <80% | <4.8kW | <8.0kW |
| 02ระบบไฟฟ้าและคุณภาพไฟ | ||
| Topology | True On-Line Double Conversion · PF 1.0 · Pure Sine Wave | |
| ไฟขาเข้า | 110–300Vac ที่โหลด 50% · 160–300Vac ที่โหลด 100% | |
| ไฟขาออก | 208 / 220 / 230 / 240Vac · ความคลาดเคลื่อน ±1% | |
| Transfer time | 0 ms | |
| ช่วงความถี่ขาเข้า | 46–54Hz สำหรับระบบ 50Hz · 56–64Hz สำหรับระบบ 60Hz | |
| ช่วง Bypass ที่ตั้งค่าได้ | แรงดันต่ำ 110–209Vac · แรงดันสูง 231–276Vac (ค่าเริ่มต้น 110–264Vac) | |
| ประสิทธิภาพ | AC >94% · Battery >91% · ECO >96% | |
| มาตรฐานและภูมิคุ้มกัน | IEC/EN 62040-1-1 · IEC/EN 62040-2 Category C3 · EN/IEC 61000-4-5 Level 4 | |
| 03แบตเตอรี่และ Runtime | ||
| แบตเตอรี่ภายในมาตรฐาน | 12V-7Ah × 20 ก้อน (1-String) | 12V-9Ah × 20 ก้อน (1-String) |
| พลังงานแบตเตอรี่รวม (Nominal) | 1.68kWh | 2.16kWh |
| รับประกัน / พื้นที่ Onsite | รับประกัน 2 ปี ตัวเครื่องและแบตเตอรี่ · Onsite ทั่วประเทศ | |
| ระยะเวลาสำรองอ้างอิง | 15–30 นาที ขึ้นอยู่กับโหลดและเงื่อนไขการใช้งาน | |
| กระแสชาร์จที่ตั้งค่าได้ | 1A / 2A / 3A / 4A | |
| การเตรียมแบตเตอรี่ | ชาร์จครั้งแรกอย่างน้อย 10 ชั่วโมง · Self-test อัตโนมัติทุกสัปดาห์เป็นค่าเริ่มต้น | |
| อายุแบตเตอรี่โดยทั่วไป | ประมาณ 3–5 ปี ที่อุณหภูมิแวดล้อม 25°C ขึ้นอยู่กับการใช้งานและการดูแลรักษา | |
| 04ตัวเครื่อง การสื่อสาร และสภาพแวดล้อม | ||
| ขนาด ก×ย×ส | 592 × 250 × 576 มม. | |
| น้ำหนัก | 81 กก. | 83 กก. |
| การสื่อสาร | Smart RS-232 · USB · SNMP (อุปกรณ์เสริม) | |
| สภาพแวดล้อม | 0–40°C · RH 0–95% ไม่ควบแน่น · เสียง <45dB ที่ 1 ม. | |
TOWER OR RACK-MOUNT
CLEANLINE T-Series 6-10kVA UPS ต่างจาก TR-Series อย่างไร
กำลังระดับเดียวกันไม่ได้แปลว่าใช้แทนกันได้ทันที รูปแบบติดตั้ง แบตเตอรี่ และจุดเชื่อมต่อต้องตรงกับโครงสร้างระบบ
CLEANLINE T-Series 6-10kVA UPS
เหมาะกับพื้นที่ตั้งพื้นและงานระบบหน้างาน- ตัวเครื่อง Tower พร้อมล้อเลื่อน
- แบตเตอรี่ภายในมาตรฐาน
- มี Programmable Output และ Built-in Maintenance Bypass
- เข้าถึง Breaker และ Terminal ด้านหลังได้โดยตรง

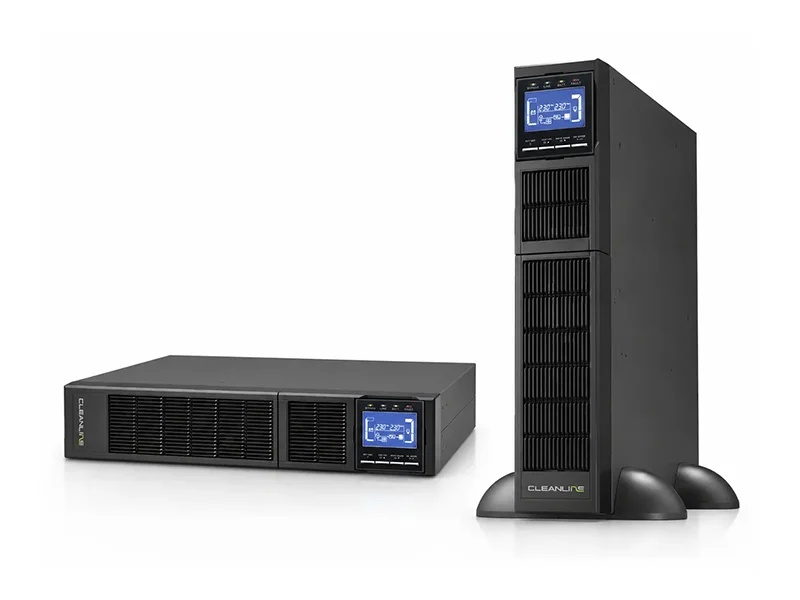

TR-Series 6–10kVA
เหมาะเมื่อระบบถูกออกแบบให้อยู่ในตู้ Rack 19 นิ้ว- รูปแบบ Rack-mount สำหรับ Data Rack และตู้ Network
- บริหารพื้นที่ร่วมกับ Server และอุปกรณ์เครือข่าย
- ต้องยืนยัน Battery Pack และ configuration ของรุ่นจริง
- ตรวจความลึกตู้ น้ำหนัก และพื้นที่ระบายอากาศก่อนติดตั้ง
สรุปเร็ว: เลือก T-Series เมื่อพื้นที่และงานเดินสายเหมาะกับ Tower; เลือก TR-Series เมื่อมาตรฐานโครงสร้างระบบกำหนดให้ติดตั้งใน Rack 19 นิ้ว
OPTIONAL CONFIGURATION
อุปกรณ์เสริม CLEANLINE T-Series 6-10kVA UPS
ใช้งานชุดมาตรฐานได้โดยไม่ซื้อเพิ่ม เลือกอุปกรณ์เสริมเฉพาะที่จำเป็นและยืนยันรุ่นที่รองรับ
ข้อมูลเพิ่มเติมเกี่ยวกับอุปกรณ์เสริม
FREQUENTLY ASKED QUESTIONS
คำถามเกี่ยวกับ CLEANLINE T-Series 6-10kVA UPS
รวมคำตอบเรื่องกำลัง 6kVA/10kVA, Runtime, ระบบป้องกัน, รูปแบบ Tower / Rack-mount และการเตรียมติดตั้ง
รุ่นและเวลาสำรองไฟ
UPS CLEANLINE T-6000 และ T-10K ต่างกันอย่างไร?
T-6000 มีกำลัง 6kVA/6kW จ่ายกำลังสูงสุด 6,000W ส่วน T-10K มีกำลัง 10kVA/10kW จ่ายกำลังสูงสุด 10,000W ทั้งสองรุ่นเป็น UPS True On-Line แบบ Single Phase และต้องเลือกรุ่นจากโหลดจริง กระแสเริ่มต้น กำลังเผื่อ และระยะเวลาสำรองไฟที่ต้องการ
CLEANLINE T-6000 6kVA / 6kW เหมาะกับงานแบบใด?
CLEANLINE T-6000 เป็นเครื่องสำรองไฟ UPS True Online กำลังสูงสุด 6,000W เหมาะสำหรับประเมินใช้งานกับ Server Room, Storage, Core Network, CCTV/NVR และระบบควบคุมขนาดกลาง โดยต้องรวมกำลังวัตต์ กระแสกระชาก และกำลังเผื่อก่อนยืนยันรุ่น
CLEANLINE T-10K 10kVA / 10kW เหมาะกับงานแบบใด?
CLEANLINE T-10K เป็นเครื่องสำรองไฟ UPS True Online กำลังสูงสุด 10,000W สำหรับระบบที่มีโหลดรวมมากกว่า T-6000 หรือต้องการกำลังเผื่อสำหรับการขยายระบบ เช่น Server, Network, Security และ Control System ทั้งนี้ต้องตรวจสอบชนิดโหลดและกระแสเริ่มต้นก่อนเลือก
แบตเตอรี่ภายในและ Runtime ของ T-6000 กับ T-10K คำนวณอย่างไร?
T-6000 ใช้แบตเตอรี่ 12V-7Ah × 20 ก้อน รวม 1.68kWh Nominal ส่วน T-10K ใช้ 12V-9Ah × 20 ก้อน รวม 2.16kWh Nominal ทั้งสองรุ่นใช้ 20 ก้อนต่อ String และหน้าประเมินล็อกที่ 1 String โดยคำนวณเฉพาะ Ah มาตรฐานของรุ่นนั้น 7Ah ใช้กราฟ 7.2Ah เป็นค่าประมาณ ไม่ได้เปลี่ยนสเปก 7Ah เป็น 7.2Ah และค่า kWh ไม่ใช่เวลาสำรองไฟโดยตรง ให้เลือกโมเดลและโหลด 15%, 30% หรือ 50% เพื่อดูค่าประมาณเบื้องต้น แล้วใช้ ปรึกษาการออกแบบ Runtime ทาง LINE หรือส่งข้อมูลโหลดผ่าน LINE เพื่อประเมินจากวัตต์จริง
Protection and Filtering ช่วยปกป้อง Server และระบบ Network อย่างไร?
T-Series มี Surge Protection ตาม EN/IEC 61000-4-5 Level 4, Automatic Bypass เมื่อโหลดเกิน, การตัด Output เมื่อเกิด Short Circuit และไฟขาออก Pure Sine Wave ที่ควบคุมแรงดัน ±1% จึงช่วยลดผลกระทบจากไฟกระชาก โหลดเกิน การลัดวงจร และคุณภาพไฟผิดปกติ
ดูคำถามเพิ่มเติม (5)
ฟังก์ชัน การติดตั้ง และบริการ
Programmable Output, Maintenance Bypass และ Option เสริมต่างกันอย่างไร?
Programmable Output และ Built-in Maintenance Bypass เป็นฟังก์ชันของรุ่น Tower โดย Programmable Output ใช้แยกโหลดรองให้ตัดก่อนเพื่อรักษา Runtime ของโหลดสำคัญ ส่วน Maintenance Bypass ใช้สลับโหลดไปยังทาง Bypass ระหว่างบำรุงรักษาโดยช่างผู้ชำนาญ ขณะที่ SNMP Card, App Cleanline Mon, External Battery Pack และ External Manual Bypass เป็น Option ที่เลือกเพิ่มเฉพาะเมื่อระบบต้องการ
ตรวจสอบรุ่นและ configuration ปัจจุบันของ T-6000 และ T-10K ได้ที่ไหน?
ตรวจสอบรุ่น แบตเตอรี่ Option และ configuration ปัจจุบันได้ที่ หน้ารวม CLEANLINE True On-Line UPS 1 Phase และให้ทีมยืนยันความเข้ากันได้กับโหลดและขอบเขตติดตั้งก่อนสั่งซื้อ
ก่อนติดตั้ง T-6000 หรือ T-10K ต้องเตรียมอะไร และบริการครอบคลุมอะไร?
คู่มือระบุเบื้องต้นให้ T-6000 ใช้สาย 10 AWG หรือใหญ่กว่ากับ Input Breaker มากกว่า 40A และ T-10K ใช้สาย 8 AWG หรือใหญ่กว่ากับ Breaker มากกว่า 63A ส่วน 6 และ 16 sq.mm. เป็นแนวทางวางแผนโครงการแบบ Metric ซึ่งต้องให้วิศวกรหรือช่างไฟยืนยันจากระยะทาง วิธีเดินสาย อุณหภูมิ การลดพิกัด และมาตรฐานหน้างาน ลูกค้าต้องเตรียมวงจร Input, Output, Ground และพื้นที่ระบายอากาศ รับประกัน 2 ปี ตัวเครื่องและแบตเตอรี่ พร้อม Onsite ทั่วประเทศ (เข้าบริการ ณ สถานที่ติดตั้งเมื่อเครื่องมีปัญหา โดยไม่มีค่าใช้จ่ายภายในระยะเวลารับประกัน 2 ปี) ฟรี! PM Service สำหรับเครื่อง UPS ขนาดตั้งแต่ 6kVA ขึ้นไป ตรวจเช็กอินพุต เอาต์พุต กระแสไฟ สถานะเครื่อง และแบตเตอรี่ ทุก 4 เดือน (เขตกรุงเทพฯและปริมณฑล) และทุก 6 เดือน (ต่างจังหวัด) ค่าใช้จ่ายติดตั้งและขนส่ง เวลาทำการ และวันนัดหมายเข้าบริการ ต้องยืนยันในใบเสนอราคา
True Online, Power Factor 1.0 และ Transfer Time 0 ms สำคัญอย่างไร?
True Online Double Conversion จ่ายไฟให้โหลดผ่าน Inverter อย่างต่อเนื่อง จึงมี Transfer Time 0 ms เมื่อไฟขาเข้าผิดปกติ ส่วน Output Power Factor 1.0 หมายถึงรุ่น 6kVA จ่ายกำลังจริงได้สูงสุด 6kW และรุ่น 10kVA จ่ายได้สูงสุด 10kW ภายใต้เงื่อนไขที่กำหนด

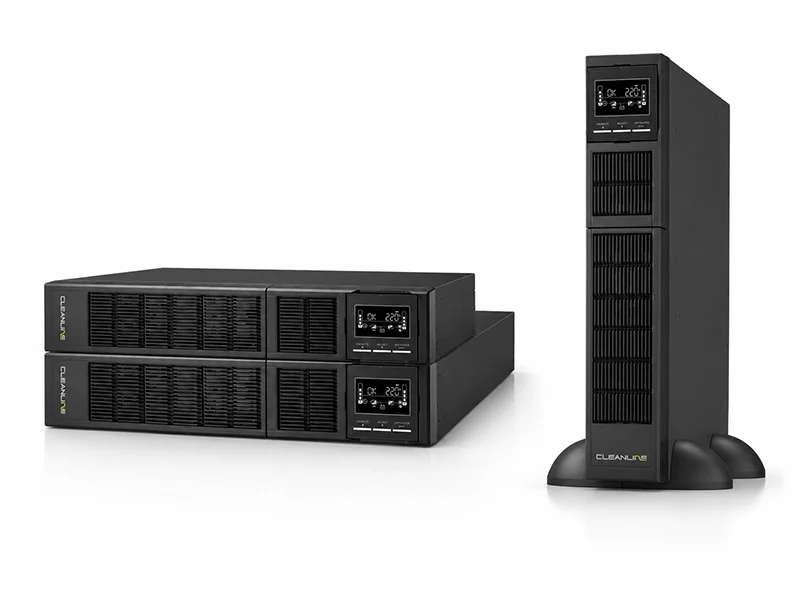

ควรเลือก CLEANLINE T-Series หรือ TR-Series 6–10kVA?
เลือก T-Series เมื่อต้องการเครื่องแบบ Tower ตั้งพื้น แบตเตอรี่ภายในมาตรฐาน และฟังก์ชันด้านหลังเครื่องสำหรับงานหน้างาน ส่วน TR-Series เหมาะเมื่อระบบจัดวางในตู้ Rack 19 นิ้วหรือจำเป็นต้องบริหารพื้นที่ Rack ควรยืนยันแบตเตอรี่ จุดเชื่อมต่อ และ configuration ของรุ่นจริงก่อนสั่งซื้อ
คุยกับผู้เชี่ยวชาญ เรื่อง UPS และแบตเตอรี่
ส่งข้อมูลโหลดและเวลาสำรองไฟ ให้ทีมช่วยตรวจรุ่น แบตเตอรี่ และการติดตั้ง
ส่งข้อมูลผ่าน LINE
