T-40K33LV2
ผลิตหรือจัดหาตามคำสั่งซื้อ โปรดยืนยันระยะเวลาส่งมอบ
ขอสงวนสิทธิ์ ข้อมูลรูปภาพ อาจมีการเปลี่ยนแปลง

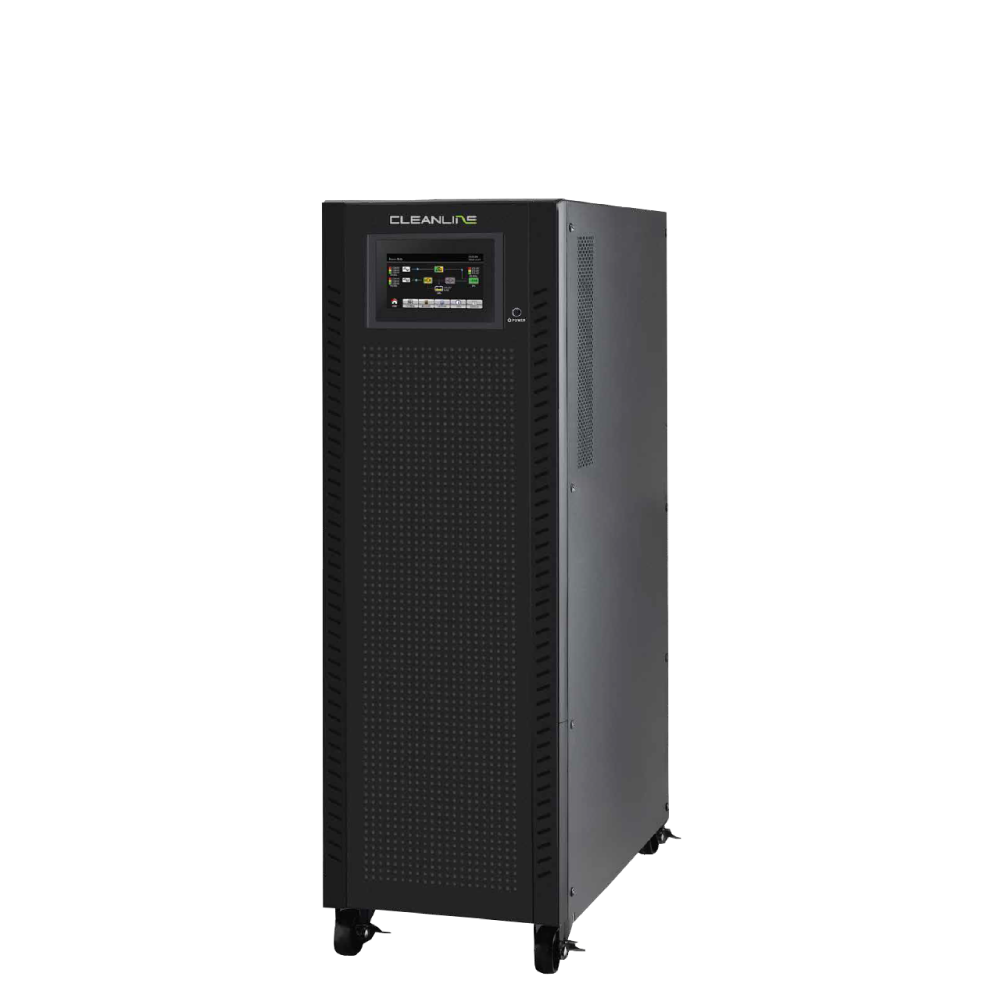

CLEANLINE T-40K33LV2 เครื่องสำรองไฟ True On-Line Double Conversion ขนาด 40kVA / 40kW (PF1.0) สำหรับระบบไฟสามเฟสและโหลดสำคัญ ต้องประเมินโหลดแต่ละเฟส สายไฟ เบรกเกอร์ และชุดแบตเตอรี่ตามคู่มือก่อนติดตั้ง
จุดเด่น (Key Features)
- กำลังจ่าย 40kVA / 40kW
- ระบบ True On-Line Double Conversion
- ระบบไฟขาเข้าและขาออกสามเฟส
- หน้าจอ LCD สำหรับตรวจสถานะและตั้งค่าระบบ
- พอร์ต USB และ RS-232 สำหรับเชื่อมต่อระบบตรวจติดตาม
- ออกแบบชุดแบตเตอรี่และการติดตั้งตามรุ่นย่อยและเวลาสำรองที่ต้องการ
- ฟรี Onsite ทั่วประเทศ
- AC → Battery: 0 ms (ดีที่สุด)
CLEANLINE T-40K33LV2 → เหมาะกับระบบ IT และโหลดสำคัญที่ใช้ไฟสามเฟส โดยให้ทีมงานประเมินระบบไฟและโหลดหน้างานก่อนเสนอชุดอุปกรณ์
ข้อมูล T-40K33LV2 สำหรับเลือกใช้งาน
ภาพรวมและจุดเด่น
T-40K33LV2 — ภาพรวมสินค้า
CLEANLINE T-40K33LV2 เครื่องสำรองไฟ UPS ขนาด 40,000 VA / 40,000 W สำหรับระบบสำรองไฟขององค์กรและโหลดสำคัญ โดยเลือกให้ตรงพิกัดโหลดและระบบไฟของงาน
จุดเด่นและคุณสมบัติของ T-40K33LV2
- พิกัดรุ่นนี้ 40,000 VA / 40,000 W เลือกโหลดไม่เกินทั้งกำลังปรากฏและกำลังจริง
- ระบบ True On-Line Double Conversion พร้อม DSP สำหรับโหลดสำคัญขององค์กร
- Output Power Factor 1.0 ตามพิกัดกำลังของรุ่น
- Active Power Factor Correction ในระบบไฟขาเข้าตามการออกแบบของซีรีย์

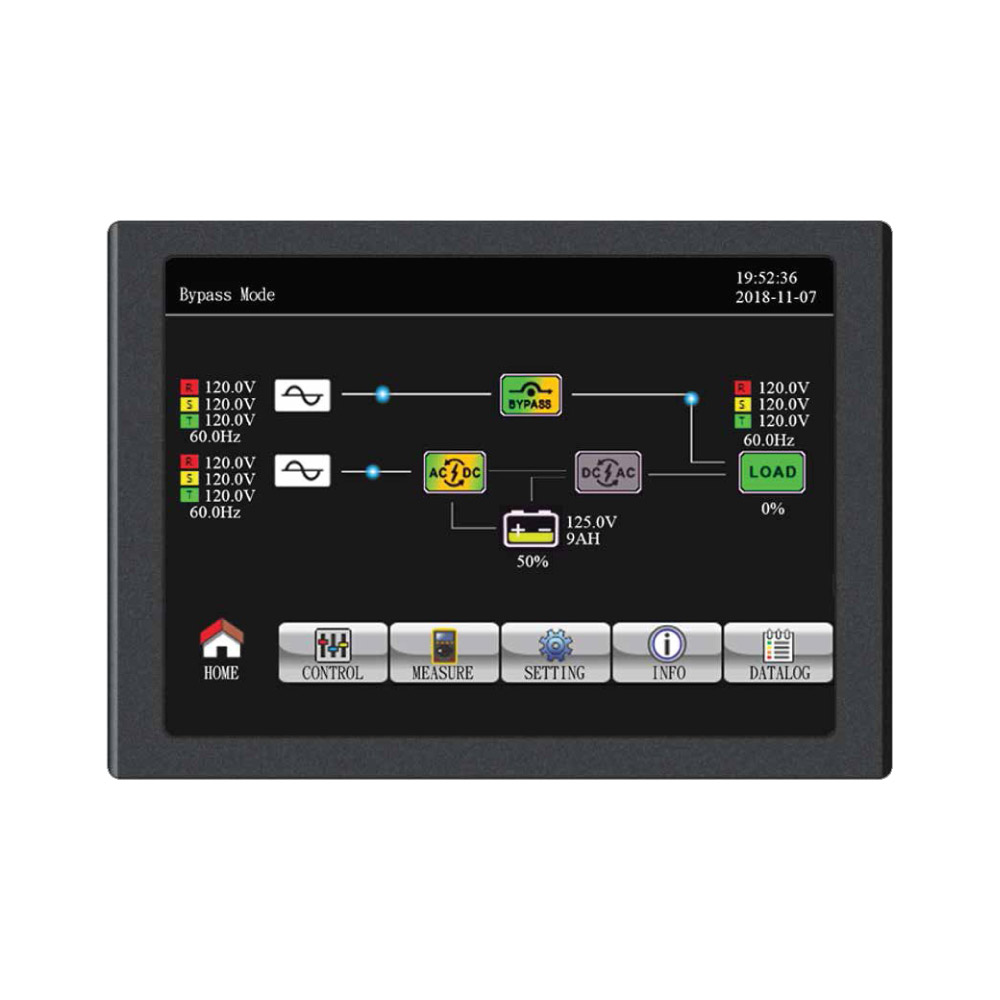

- หน้าจอ Touch LCD ขนาด 5 นิ้ว สำหรับตรวจสถานะและตั้งค่าตามคู่มือ
- รองรับโหมดแปลงความถี่ 50 / 60 Hz และ ECO Mode โดยต้องตรวจข้อกำหนดของโหลดก่อนตั้งค่า
- มี EPO สำหรับเชื่อมต่อระบบปิดฉุกเฉินตามแบบติดตั้ง
- ระบบชาร์จแบตเตอรี่แบบ 3 ขั้นตอนตามเอกสารผู้ผลิต
- การต่อ Parallel และชุดแบตเตอรี่ร่วมเป็นทางเลือกของระบบ ต้องออกแบบและยืนยันชุดอุปกรณ์เฉพาะงาน
- รูปคลื่นขาออกขณะใช้แบตเตอรี่: Pure Sine Wave
- เวลาโอน AC → Battery 0 ms (ดีที่สุด) ตามโหมดและเงื่อนไขผู้ผลิต
- ระบบไฟขาเข้า / ขาออก 3/3 เฟส ตรวจแรงดันและการต่อสายกับป้ายเครื่อง
เหมาะกับงานแบบใด
รองรับอุปกรณ์ IT และระบบควบคุมที่ต้องการไฟต่อเนื่อง เช่น Server, Network และระบบบันทึกข้อมูล เลือกจากโหลดรวมจริงและคุณภาพไฟที่อุปกรณ์ต้องการ
อ้างอิง: T-Series 10–80 kVA LV2 — โบรชัวร์ผู้ผลิตและคู่มือ T-Series สามเฟส. ค่าทางเทคนิคใช้ตามโหมดและเงื่อนไขของผู้ผลิต รายละเอียดการรับประกันและบริการให้ยืนยันในใบเสนอราคาของรุ่นนี้
สเปกสินค้า
ข้อมูลทางเทคนิค
| รุ่น | T-40K33LV2 |
|---|---|
| พิกัดกำลัง | 40kVA / 40kW |
| ระบบการทำงาน | ระบบ True On-Line Double Conversion |
| หน้าจอ | หน้าจอ LCD สำหรับตรวจสถานะและตั้งค่าระบบ |
| การสื่อสาร | พอร์ต USB และ RS-232 สำหรับเชื่อมต่อระบบตรวจติดตาม |
| เฟสขาเข้า / ขาออก | 3/3 เฟส |
| การต่อไฟ | ต่อขั้วสายไฟ |
| รูปคลื่นขาออก (Battery mode) | Pure Sine Wave |
| AC → Battery | 0 ms (ดีที่สุด) |
| รูปแบบติดตั้ง | ทรงสูง วางพื้น |
| อุปกรณ์เสริม (เลือกซื้อเพิ่ม ไม่รวมกับเครื่อง) | SNMP Card |
| แรงดันขาเข้า 3 เฟส | 380 / 400 / 415 VAC; ช่วง 280–480 VAC ที่โหลด 100% |
| ความถี่ขาเข้า | 40–70 Hz |
| Input Power Factor | ≥0.99 ที่โหลด 100% |
| THDi ขาเข้า | <3% ที่โหลดเชิงเส้นเต็มพิกัด |
| แรงดันขาออก 3 เฟส | 380 / 400 / 415 VAC ตามการตั้งค่าระบบ |
| ความแม่นยำแรงดันขาออก | ≤±1% เมื่อโหลดสมดุล; ≤±2% เมื่อโหลดไม่สมดุล (Typical) |
| การคืนค่าแรงดัน | ±1% ภายใน 10 ms |
| ความถี่ใน Battery mode | 50 หรือ 60 Hz ±0.1 Hz |
| THD ขาออก | ≤1% โหลดเชิงเส้น; ≤3% โหลดไม่เชิงเส้น |
| Current Crest Ratio | 3:1 สูงสุด |
| การรับโหลดเกิน | 100–110%: 60 นาที; 110–125%: 10 นาที; 125–150%: 1 นาที |
| อุณหภูมิและความชื้น | 0–40°C; RH <95% ไม่เกิดการควบแน่น |
| Parallel และ Isolation Transformer | เป็น Option เลือกซื้อเพิ่ม ไม่รวมกับเครื่อง ต้องยืนยันชุดและจำนวนเครื่องตามเอกสารของล็อตที่เสนอราคา |
อ้างอิง T Series (10K33LV2–80K33LV2), SD-MK-090-B; เอกสารบางฉบับระบุ Parallel ต่างกัน จึงต้องยืนยันชุดที่สั่งซื้อก่อนออกแบบระบบ ไม่ใช้ค่าเฟสอื่นแทนการตั้งค่าจริง
แบตเตอรี่และเวลาสำรอง
ชุดแบตเตอรี่ของรุ่นนี้
จำนวนแบตเตอรี่ชุดมาตรฐาน: 64 ก้อน
ให้ตรวจชนิด จำนวนลูก และแรงดันรวมของชุดแบตเตอรี่กับป้ายเครื่องหรือคู่มือก่อนเปลี่ยนแบตเตอรี่
เวลาสำรองขึ้นอยู่กับโหลดเป็นวัตต์และชุดแบตเตอรี่จริง แจ้งโหลดใช้งานต่อเนื่องพร้อมเวลาที่ต้องการ เพื่อประเมินความจุอย่างเหมาะสม ค่า VA ของ UPS ไม่ได้บอกเวลาสำรองโดยตรง
ต้องการสำรองไฟนานขึ้น
ตรวจความสามารถของระบบชาร์จและการรองรับแบตเตอรี่ภายนอกก่อนออกแบบชุดเพิ่ม ไม่ควรเพิ่มจำนวนแบตเตอรี่โดยอ้างอิงค่า Ah เพียงอย่างเดียว
การติดตั้งและบริการ
เตรียมก่อนติดตั้ง
- เตรียมรายการโหลดทั้ง VA และ W รวมถึงกระแสเริ่มต้นของอุปกรณ์
- ตรวจแรงดัน จำนวนเฟส สายดิน และชนิดการต่อขาเข้า–ขาออก
- เว้นพื้นที่ระบายอากาศและทางเข้าถึงสำหรับบำรุงรักษา ไม่วางชิดแหล่งความร้อน
- งานต่อสายเทอร์มินอลและ Battery Bank ให้ผู้มีความรู้ด้านระบบไฟฟ้าดำเนินการตามคู่มือ
บริการ Onsite
ฟรี Onsite ทั่วประเทศ สำหรับรุ่นนี้ซึ่งมีพิกัดตั้งแต่ 6 kVA ขึ้นไป แจ้งจังหวัดและสถานที่ติดตั้งเพื่อประสานงานบริการ
การดูแลและบริการ
ตรวจสถานะและอาการผิดปกติตามคู่มือ เก็บข้อมูลรุ่นและหมายเลขเครื่องสำหรับติดต่อบริการ แจ้งสภาพหน้างานก่อนนัดติดตั้งหรือซ่อม และตรวจขอบเขตบริการกับเงื่อนไขรับประกันในใบเสนอราคา
การรับประกัน T-40K33LV2
CLEANLINE T-40K33LV2 อยู่ในกลุ่ม UPS สามเฟสที่ได้รับการรับประกันมาตรฐานทั้งตัวเครื่องและแบตเตอรี่ 1 ปี และมีตัวเลือกขยายการรับประกันเป็น 2 ปี โปรดสอบถามค่าใช้จ่ายและขอบเขตความคุ้มครองก่อนยืนยันใบเสนอราคา
บริการหลังการขายและบำรุงรักษา
| On-Site Service | บริการเข้าตรวจดูแลถึงสถานที่โดยไม่มีค่าใช้จ่ายเมื่อเกิดปัญหากับตัวเครื่อง ตามเงื่อนไขบริการที่ตกลง |
|---|---|
| Preventive Maintenance (PM) | บริการตรวจเช็กและดูแล UPS ฟรีตามรอบที่กำหนด |
| กรุงเทพฯ และปริมณฑล | รอบบริการ PM ทุก 4 เดือน |
| ต่างจังหวัด | รอบบริการ PM ทุก 6 เดือน |
| ติดตั้งและ Commissioning | บริการติดตั้งพร้อมทดสอบระบบก่อนใช้งานจริงฟรี ไม่รวมการติดตั้งระบบไฟ Input/Output |
การเตรียมหน้างานและขอบเขตบริการ
ทีมวิศวกรให้คำแนะนำเรื่องขนาดสายไฟ ขนาดเบรกเกอร์ และพื้นที่ติดตั้ง แจ้งระบบไฟ โหลด จำนวนเครื่อง และสถานที่ให้ทีมงานตรวจความเหมาะสมก่อนจัดเตรียมงาน โดยแยกงานระบบไฟขาเข้า–ขาออกออกจากบริการติดตั้งเครื่องและ Commissioning
ตรวจวันเริ่มรับประกัน ขอบเขต On-Site Service รอบ PM และเงื่อนไขขยายประกันในใบเสนอราคาหรือเอกสารรับประกันของเครื่องที่สั่งซื้อ เพื่อยืนยันสิทธิ์บริการสำหรับหน้างานของคุณ
คู่มือและดาวน์โหลด
เอกสารประจำรุ่น
ติดต่อทีมงานเพื่อขอโบรชัวร์หรือคู่มือ โดยแจ้งรุ่นและหมายเลขเครื่อง เพื่อให้ได้เอกสารตรงกับรุ่นย่อยและชุดอุปกรณ์ที่ใช้งาน
ก่อนตั้งค่าหรือติดตั้ง ให้ตรวจชื่อรุ่น รุ่นย่อย และเงื่อนไขในเอกสารกับป้ายของอุปกรณ์จริง
คำถามที่พบบ่อย (FAQ)
เลือก T-40K33LV2 จากค่า VA อย่างเดียวได้ไหม?
ต้องตรวจทั้ง 40000VA และ 40000W รวมถึงกระแสเริ่มต้นและโหลดพร้อมกัน เผื่อการขยายงานโดยไม่เกินพิกัด
เวลาสำรองของ T-40K33LV2 คำนวณอย่างไร?
แจ้งโหลดจริงเป็น W และเวลาที่ต้องการ ใช้ชุดแบตเตอรี่และเงื่อนไขการคายประจุของรุ่นนี้ร่วมประเมิน จำนวนคอมพิวเตอร์หรือค่า VA ไม่ได้บอกเวลาสำรองโดยตรง
รูปคลื่นและเวลาสลับไฟต้องดูร่วมกันไหม?
รูปคลื่น Battery mode ของรุ่นนี้คือ Pure Sine Wave ส่วน AC → Battery 0 ms (ดีที่สุด) ตรวจความเข้ากันได้กับโหลดและโหมดใช้งานด้วย
เพิ่มแบตเตอรี่เพื่อสำรองไฟนานขึ้นได้ไหม?
ต้องยืนยันรุ่นย่อยและชุดที่รองรับก่อนออกแบบ รวมทั้งระบบชาร์จและการติดตั้ง ไม่เพิ่มแบตเตอรี่เองจากค่า Ah เพียงอย่างเดียว
Option รวมมากับ T-40K33LV2 หรือไม่?
อุปกรณ์ที่ระบุว่า Option เลือกซื้อเพิ่ม ไม่รวมในชุดมาตรฐาน ตรวจรุ่นที่รองรับและรายการในใบเสนอราคา
ต้องแจ้งอะไรเพื่อขอราคาและเลือกให้ตรงงาน?
แจ้ง T-40K33LV2 จำนวนเครื่อง ระบบไฟ โหลดรวม VA/W กระแสเริ่มต้น เวลาสำรองที่ต้องการและสถานที่ติดตั้ง
