G-30K33
ผลิตหรือจัดหาตามคำสั่งซื้อ โปรดยืนยันระยะเวลาส่งมอบ
ขอสงวนสิทธิ์ ข้อมูลรูปภาพ อาจมีการเปลี่ยนแปลง

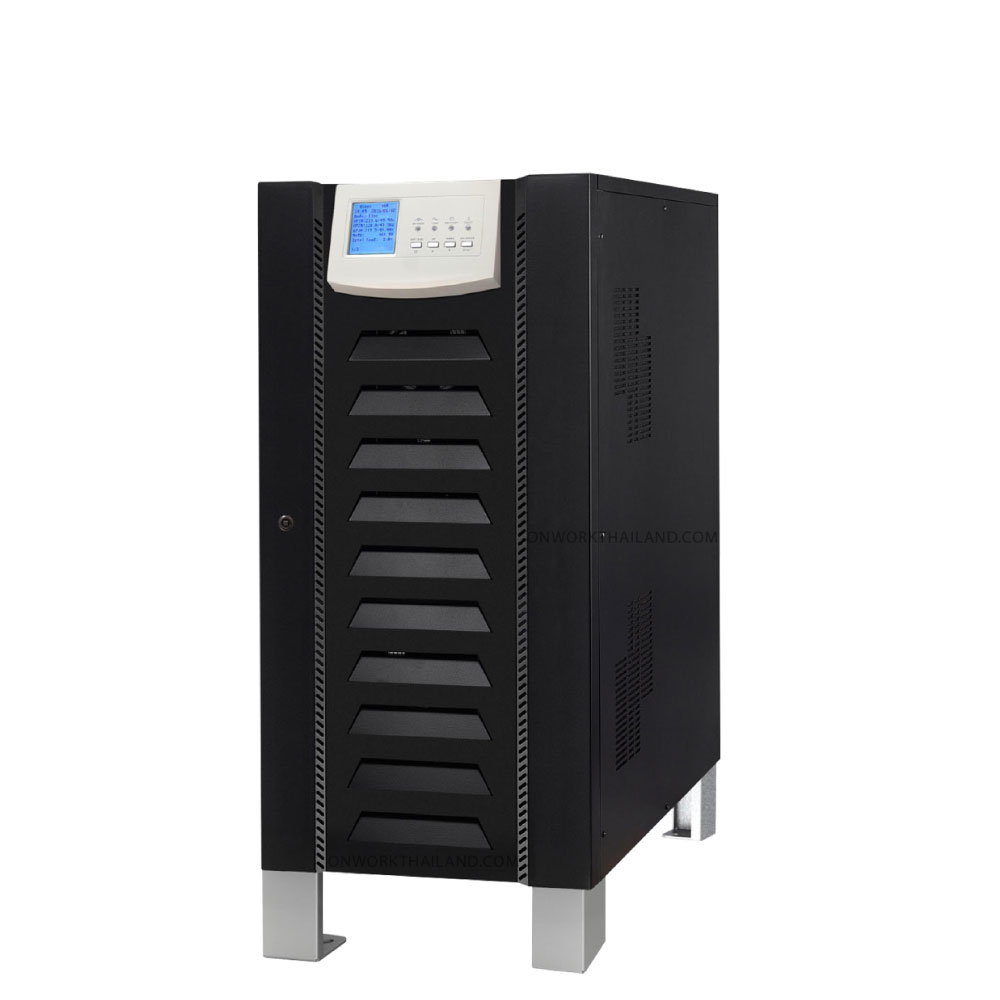

CLEANLINE G-30K33 เครื่องสำรองไฟแบบ True On-Line Double Conversion ขนาด 30 kVA / 24 kW ระบบไฟ 3 เฟส พร้อม Galvanic Isolation Transformer สำหรับโหลดอุตสาหกรรมและระบบสำคัญที่ต้องประเมินหน้างานก่อนติดตั้ง
จุดเด่น (Key Features)
- กำลังระบุ 30 kVA / 24 kW
- True On-Line Double Conversion และระบบ DSP
- Galvanic Isolation Transformer แยกระบบไฟ
- ระบบไฟเข้าและออก 3 เฟส
- รองรับ Dual-Mains และ Parallel สูงสุด 4 เครื่องเป็นอุปกรณ์เสริม
- แบตเตอรี่ 12 V จำนวน 32 ลูก ปรับได้ 29–32 ลูกตามคู่มือ
- ฟรี Onsite ทั่วประเทศ
- AC → Battery: 0 ms (ดีที่สุด)
G-30K33 → เลือกให้ตรงกับพิกัดโหลด ระบบไฟ และเวลาสำรองที่ต้องการ โดยให้ทีมงานตรวจความเหมาะสมก่อนสั่งซื้อ
ข้อมูล G-30K33 สำหรับเลือกใช้งาน
ภาพรวมและจุดเด่น
G-30K33 — ภาพรวมสินค้า
CLEANLINE G-30K33 เครื่องสำรองไฟ UPS ขนาด 30,000 VA / 24,000 W สำหรับโหลดระบบควบคุมและงานที่ต้องการแยกระบบไฟ โดยเลือกให้ตรงพิกัดโหลดและระบบไฟของงาน
จุดเด่นและคุณสมบัติของ G-30K33
- พิกัดรุ่นนี้ 30,000 VA / 24,000 W เลือกโหลดไม่เกินทั้งกำลังปรากฏและกำลังจริง
- ระบบ True On-Line Double Conversion พร้อม DSP สำหรับระบบไฟฟ้าสำคัญ
- หม้อแปลง Galvanic Isolation แยกระบบไฟตามโครงสร้างของเครื่อง
- รองรับระบบไฟขาเข้า–ขาออกสามเฟส ต้องตรวจแรงดันและการเดินสายกับป้ายเครื่อง
- การจัดการแบตเตอรี่และการกำหนดจำนวนก้อนต้องตรงแรงดันชุดแบตและค่าที่ตั้งในเครื่อง
- หน้าจอ LCD และไฟแสดงสถานะช่วยตรวจการทำงานของระบบ
- รองรับ Dual-Mains ตามแบบติดตั้งและข้อกำหนดของคู่มือ
- การต่อ Parallel สูงสุด 4 เครื่องเป็นอุปกรณ์เสริมและต้องออกแบบระบบร่วมกัน
- มีระบบป้องกันโหลดเกิน การลัดวงจร และแรงดันกระชากภายในเงื่อนไขของเครื่อง
- รูปคลื่นขาออกขณะใช้แบตเตอรี่: Pure Sine Wave
- AC → Battery: 0 ms (ดีที่สุด)
เหมาะกับงานแบบใด
เหมาะกับระบบควบคุมและโหลดสำคัญที่ต้องการหม้อแปลงแยกวงจร Galvanic Isolation หากใช้งานกับมอเตอร์หรือเครื่องจักร ต้องตรวจทั้งกระแสเริ่มต้นและลักษณะโหลดก่อนเลือกขนาด
อ้างอิง: SD-MK-058-A Giant Series 15K33–120K33 — โบรชัวร์ผู้ผลิต. ค่าทางเทคนิคใช้ตามโหมดและเงื่อนไขของผู้ผลิต รายละเอียดการรับประกันและบริการให้ยืนยันในใบเสนอราคาของรุ่นนี้
สเปกสินค้า
ข้อมูลทางเทคนิค
| รุ่น | G-30K33 |
|---|---|
| พิกัดกำลัง | 30 kVA / 24 kW |
| Overload Capability | รองรับโหลดเกิน 110% ได้ 10 นาที และ 150% ได้ 60 วินาที ช่วยเพิ่มความมั่นใจระหว่างใช้งานจริง |
| Communication Options | รองรับช่องทางการสื่อสารหลากหลายสำหรับมอนิเตอร์และจัดการระบบ UPS |
| ระบบการทำงาน | True On-Line Double Conversion และระบบ DSP |
| ระบบไฟฟ้า | Galvanic Isolation Transformer แยกระบบไฟ |
| การต่อขนาน | รองรับ Dual-Mains และ Parallel สูงสุด 4 เครื่องเป็นอุปกรณ์เสริม |
| เฟสขาเข้า / ขาออก | 3/3 เฟส |
| การต่อไฟ | ต่อขั้วสายไฟ |
| รูปแบบติดตั้ง | ทรงสูง วางพื้น |
| แรงดันขาเข้าปกติ | 3 × 380/400 VAC (3Ph + N) |
| ช่วงแรงดันขาเข้า | 285–485 VAC |
| ความถี่ขาเข้า | 50/60 Hz ±10% |
| แรงดันขาออก | 3 × 380/400/415 VAC เลือกได้ |
| ความแม่นยำแรงดัน | ±1% คงที่; ±5% เมื่อโหลดเปลี่ยน 100–0–100% |
| รูปคลื่น | Pure Sine Wave |
| THDv | <2% โหลดเชิงเส้น; <5% โหลดไม่เชิงเส้น |
| Current Crest Factor | 3:1 |
| หม้อแปลง | True Galvanic Isolation |
| ความชื้น | 0–90% ไม่เกิดการควบแน่น |
| เสียง | <70 dB ที่ระยะ 1 เมตร |
| Option — เลือกซื้อเพิ่ม ไม่รวมกับเครื่อง | SNMP / Parallel สูงสุด 4 เครื่อง / Touch LCD 7 นิ้ว ต้องยืนยันชุดที่รองรับ |
อ้างอิง: SD-MK-058-A (Giant 15K33-120K33).pdf ค่าตามโหมดและเงื่อนไขที่ระบุ ตรวจรุ่นย่อยกับป้ายเครื่องก่อนติดตั้ง
แบตเตอรี่และเวลาสำรอง
ชุดแบตเตอรี่ของรุ่นนี้
จำนวนแบตเตอรี่ให้ยืนยันตามรุ่นย่อยและชุดที่เสนอราคา
เวลาสำรองขึ้นอยู่กับโหลดเป็นวัตต์และชุดแบตเตอรี่จริง แจ้งโหลดใช้งานต่อเนื่องพร้อมเวลาที่ต้องการ เพื่อประเมินความจุอย่างเหมาะสม ค่า VA ของ UPS ไม่ได้บอกเวลาสำรองโดยตรง
ต้องการสำรองไฟนานขึ้น
ตรวจความสามารถของระบบชาร์จและการรองรับแบตเตอรี่ภายนอกก่อนออกแบบชุดเพิ่ม ไม่ควรเพิ่มจำนวนแบตเตอรี่โดยอ้างอิงค่า Ah เพียงอย่างเดียว
การติดตั้งและบริการ
เตรียมก่อนติดตั้ง
- เตรียมรายการโหลดทั้ง VA และ W รวมถึงกระแสเริ่มต้นของอุปกรณ์
- ตรวจแรงดัน จำนวนเฟส สายดิน และชนิดการต่อขาเข้า–ขาออก
- เว้นพื้นที่ระบายอากาศและทางเข้าถึงสำหรับบำรุงรักษา ไม่วางชิดแหล่งความร้อน
- งานต่อสายเทอร์มินอลและ Battery Bank ให้ผู้มีความรู้ด้านระบบไฟฟ้าดำเนินการตามคู่มือ
บริการ Onsite
ฟรี Onsite ทั่วประเทศ สำหรับรุ่นนี้ซึ่งมีพิกัดตั้งแต่ 6 kVA ขึ้นไป แจ้งจังหวัดและสถานที่ติดตั้งเพื่อประสานงานบริการ
การดูแลและบริการ
ตรวจสถานะและอาการผิดปกติตามคู่มือ เก็บข้อมูลรุ่นและหมายเลขเครื่องสำหรับติดต่อบริการ แจ้งสภาพหน้างานก่อนนัดติดตั้งหรือซ่อม และตรวจขอบเขตบริการกับเงื่อนไขรับประกันในใบเสนอราคา
สายไฟและเบรกเกอร์อินพุต G-30K33
ข้อมูลเตรียมหน้างานสำหรับ CLEANLINE G-30K33 ระบบไฟเข้าและออก 3 เฟส ตามตารางวัสดุติดตั้ง Giant G-Series ของ Onwork Thailand
| รุ่น | G-30K33 |
|---|---|
| ตัวอย่างชนิดสายไฟ | THW / CV / CV-FD |
| ขนาดสายอินพุตอ้างอิง | ไม่น้อยกว่า 10 mm² (sq.mm.) |
| เบรกเกอร์อินพุตอ้างอิง | 63 A / 3P |
ให้วิศวกรตรวจค่าข้างต้นกับคู่มือของเครื่องจริง ระยะทาง วิธีเดินสาย อุณหภูมิ และพิกัดป้องกันของระบบก่อนจัดเตรียมวัสดุ ขนาดสายเอาต์พุต สายนิวทรัล และสายดินให้กำหนดจากแบบติดตั้งที่ยืนยันสำหรับหน้างาน
ลำดับการเชื่อมต่อระบบ
- แหล่งจ่ายไฟเข้า 3 เฟส R / S / T / N ของหน้างาน
- ผ่านเบรกเกอร์อินพุตที่เลือกสำหรับ G-30K33
- เชื่อมต่อเข้าขั้วอินพุตของ UPS ตามคู่มือ
- จากขั้วเอาต์พุตของ UPS ไปยังระบบจ่ายไฟและโหลดของลูกค้า
สายดิน (PE): ต่อจากระบบสายดินของหน้างานเข้าจุด Ground Terminal ของ UPS และต่อเนื่องไปยังโหลด โดยให้ผู้รับผิดชอบงานระบบไฟตรวจสอบก่อน Commissioning
ลูกค้าจัดเตรียมงานระบบไฟขาเข้าและขาออกตามแบบที่ตกลง ข้อมูลลำดับข้างต้นเป็นภาพรวมสำหรับประสานงาน ไม่ใช่แบบต่อสายแทนคู่มือประจำเครื่อง
การรับประกัน G-30K33
CLEANLINE G-30K33 อยู่ในกลุ่ม UPS สามเฟสที่ได้รับการรับประกันมาตรฐานทั้งตัวเครื่องและแบตเตอรี่ 1 ปี และมีตัวเลือกขยายการรับประกันเป็น 2 ปี โปรดสอบถามค่าใช้จ่ายและขอบเขตความคุ้มครองก่อนยืนยันใบเสนอราคา
บริการหลังการขายและบำรุงรักษา
| On-Site Service | บริการเข้าตรวจดูแลถึงสถานที่โดยไม่มีค่าใช้จ่ายเมื่อเกิดปัญหากับตัวเครื่อง ตามเงื่อนไขบริการที่ตกลง |
|---|---|
| Preventive Maintenance (PM) | บริการตรวจเช็กและดูแล UPS ฟรีตามรอบที่กำหนด |
| กรุงเทพฯ และปริมณฑล | รอบบริการ PM ทุก 4 เดือน |
| ต่างจังหวัด | รอบบริการ PM ทุก 6 เดือน |
| ติดตั้งและ Commissioning | บริการติดตั้งพร้อมทดสอบระบบก่อนใช้งานจริงฟรี ไม่รวมการติดตั้งระบบไฟ Input/Output |
การเตรียมหน้างานและขอบเขตบริการ
ทีมวิศวกรให้คำแนะนำเรื่องขนาดสายไฟ ขนาดเบรกเกอร์ และพื้นที่ติดตั้ง แจ้งระบบไฟ โหลด จำนวนเครื่อง และสถานที่ให้ทีมงานตรวจความเหมาะสมก่อนจัดเตรียมงาน โดยแยกงานระบบไฟขาเข้า–ขาออกออกจากบริการติดตั้งเครื่องและ Commissioning
ตรวจวันเริ่มรับประกัน ขอบเขต On-Site Service รอบ PM และเงื่อนไขขยายประกันในใบเสนอราคาหรือเอกสารรับประกันของเครื่องที่สั่งซื้อ เพื่อยืนยันสิทธิ์บริการสำหรับหน้างานของคุณ
คู่มือและดาวน์โหลด
เอกสารประจำรุ่น
ติดต่อทีมงานเพื่อขอโบรชัวร์หรือคู่มือ โดยแจ้งรุ่นและหมายเลขเครื่อง เพื่อให้ได้เอกสารตรงกับรุ่นย่อยและชุดอุปกรณ์ที่ใช้งาน
ก่อนตั้งค่าหรือติดตั้ง ให้ตรวจชื่อรุ่น รุ่นย่อย และเงื่อนไขในเอกสารกับป้ายของอุปกรณ์จริง
คำถามที่พบบ่อย (FAQ)
เลือก G-30K33 จากค่า VA อย่างเดียวได้ไหม?
ต้องตรวจทั้ง 30000VA และ 24000W รวมถึงกระแสเริ่มต้นและโหลดพร้อมกัน เผื่อการขยายงานโดยไม่เกินพิกัด
เวลาสำรองของ G-30K33 คำนวณอย่างไร?
แจ้งโหลดจริงเป็น W และเวลาที่ต้องการ ใช้ชุดแบตเตอรี่และเงื่อนไขการคายประจุของรุ่นนี้ร่วมประเมิน จำนวนคอมพิวเตอร์หรือค่า VA ไม่ได้บอกเวลาสำรองโดยตรง
รูปคลื่นและเวลาสลับไฟต้องดูร่วมกันไหม?
รูปคลื่น Battery mode ของรุ่นนี้คือ Pure Sine Wave ส่วน AC → Battery ต้องยืนยันกับเอกสารรุ่นย่อย ตรวจความเข้ากันได้กับโหลดและโหมดใช้งานด้วย
เพิ่มแบตเตอรี่เพื่อสำรองไฟนานขึ้นได้ไหม?
ต้องยืนยันรุ่นย่อยและชุดที่รองรับก่อนออกแบบ รวมทั้งระบบชาร์จและการติดตั้ง ไม่เพิ่มแบตเตอรี่เองจากค่า Ah เพียงอย่างเดียว
Option รวมมากับ G-30K33 หรือไม่?
อุปกรณ์ที่ระบุว่า Option เลือกซื้อเพิ่ม ไม่รวมในชุดมาตรฐาน ตรวจรุ่นที่รองรับและรายการในใบเสนอราคา
ต้องแจ้งอะไรเพื่อขอราคาและเลือกให้ตรงงาน?
แจ้ง G-30K33 จำนวนเครื่อง ระบบไฟ โหลดรวม VA/W กระแสเริ่มต้น เวลาสำรองที่ต้องการและสถานที่ติดตั้ง
